如何調整插入式電磁流量計的深度,你知道嗎?
如何調整插入式電磁流量計的深度,你知道嗎?

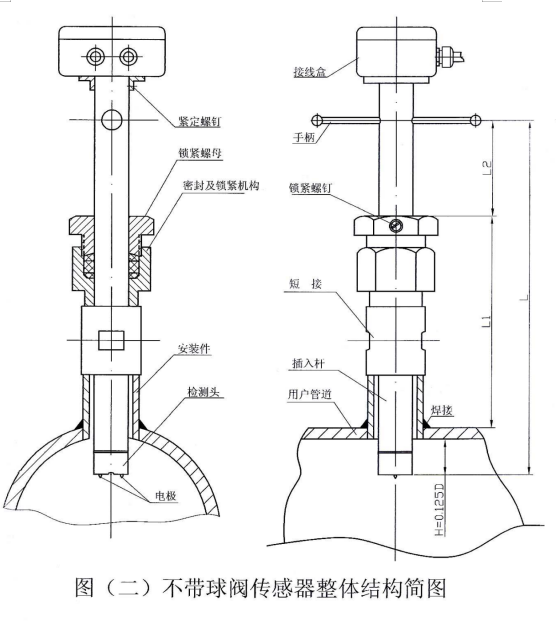

1.當選擇電極插入到平均流速處時,根據管道紊流條件下平均流速點約在距管壁H1=0.25D處(D:管道內徑)
手壓手柄使插入桿再進入管道H1深(此時的L2=原L2-H1)
2.確認插入深度無誤后,轉動手柄,使其連線與管道中心線平行,
此時兩電極的連線將與管道中心線垂直,即電極的連線與流速垂直。
3.調整好之后,先用力將鎖緊螺母擰緊再分別固緊三只鎖緊螺釘。
它們的作用一是保證插入桿不被管內壓力推出,二是保證插入桿不會振動。
(注意:擰前兩只螺釘時只要接觸到插入桿后就不要再用力,
只須擰第三只螺釘時盡力擰緊。?。?/span>
4.當選擇電極插入到管道中心時(這里是最大流速?。藭r(shí)的下壓深度H=0.5D。
5.松開接線盒下面的緊定螺釘,旋轉接線盒至自己滿意的位置擰緊緊定螺釘即可。
調整即告完成。
